최단 경로 알고리즘 - 다익스트라 알고리즘 우선순위 큐 사용 버전

들어가기전

기본 다익스트라 알고리즘에 대해 먼저 공부하자.

https://devfunny.tistory.com/638

최단 경로 알고리즘 - 다익스트라 알고리즘 기본 버전









개선된 다익스트라 알고리즘

개선된 다익스트라 알고리즘에 알아보자. 위 이전 포스팅의 기본 다익스트라 알고리즘은 시간 복잡도가 O(V제곱) 이였다. 하지만 개선된 다익스트라 알고리즘을 사용하면 O(ElogV)를 보장하여 해결할 수 있다.



* O(ElogV)
V : 노드의 개수
E : 간선의 개수



개선된 다익스트라 알고리즘에서는 '힙(Heap)'을 사용한다. 힙 자료구조를 이용하게되면 특정 노드까지의 최단 거리에 대한 정보를 힙에 담아서 처리하므로 출발 노드로부터 가장 거리가 짧은 노드를 더욱 빠르게 찾을 수 있다. 이 과정에서 선형 시간이 아닌 로그 시간이 걸린다.



들어가기전, 우선순위 큐에 대한 포스팅을 참고하자.

https://devfunny.tistory.com/640

우선순위 큐 (Priority Queue)









그리디 알고리즘 동작 원리 (우선순위 큐)

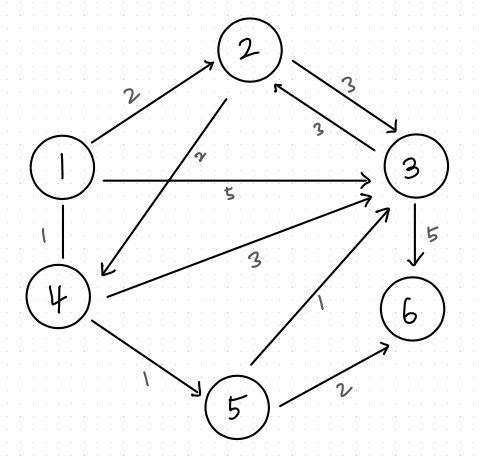

예제를 위한 그림



노드 번호	1	2	3	4	5	6
거리	0	무한	무한	무한	무한	무한



* 기본 거리(0), 노드(1) 를 넣는다. 출발 노드는 1로 설정한 것이다.

우선순위 큐

거리 : 0

노드 : 1

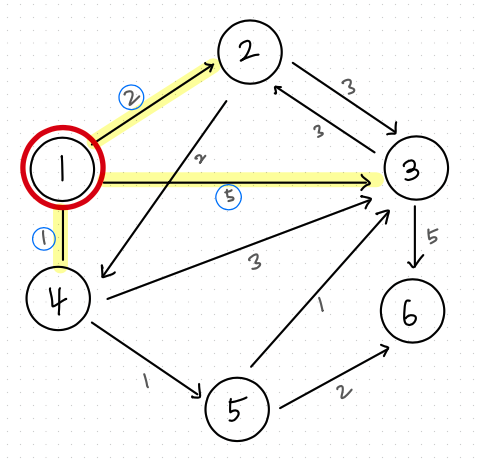

[1] 노드 방문

[1] 노드 방문



노드 번호	1	2	3	4	5	6
거리	0	2	5	1	무한	무한



* 꺼낸 노드 : (거리 : 0, 노드 : 1) -> 방문하지 않았을 경우 처리한다

* 우선순위의 기준은 '거리'이다.

우선순위 큐	거리 : 1	노드 : 4
	거리 : 2	노드 : 2
	거리 : 5	노드 : 3

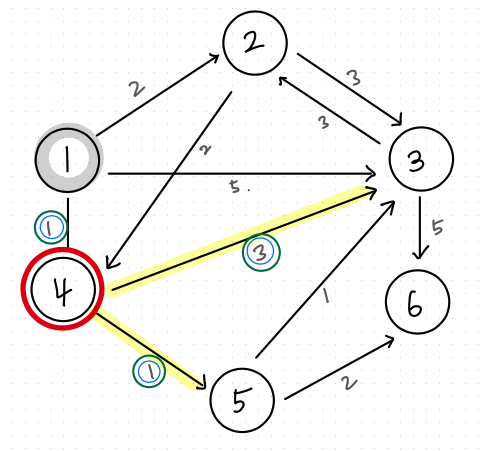

[4] 노드 방문

[1] 노드와 최단 거리가 가장 짧은 노드인 4번 노드를 선택한다.



[4] 노드 방문



1) 여기서, [3] 노드에 주목하자. [1] 노드 -> [3] 노드 보다, [1] -> [4] -> [3] 노드로 가는 것이 거리가 더 짧다. 그러므로 갱신된다.

2) [5] 노드도 [1] -> [4] -> [5] 가 2이므로 2로 갱신된다.



노드 번호	1	2	3	4	5	6
거리	0	2	4	1	2	무한



* 꺼낸 원소 : (거리 : 1, 노드 : 4)

우선순위 큐	거리 : 2	노드 : 2
	거리 : 2	노드 : 5
	거리 : 4 거리 : 5	노드 : 3

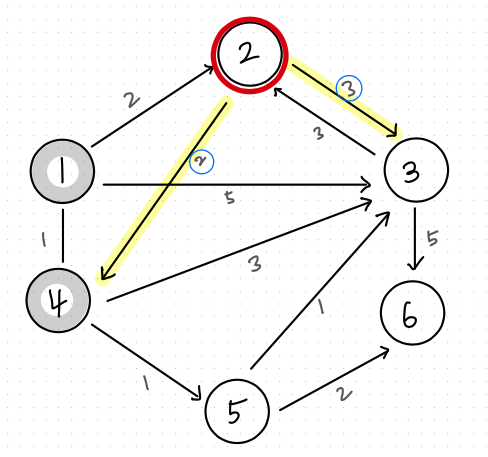

[2] 노드 방문

그 다음은 [2] 노드가 선택된다.



[2] 노드 방문



1) [1] -> [2] -> [3] : 5

더 짧은 경로가 없으므로 갱신되지 않는다.



노드 번호	1	2	3	4	5	6
거리	0	2	4	1	2	무한



* 꺼낸 원소 : (거리 : 2, 노드 : 2)

우선순위 큐	거리 : 2	노드 : 5
	거리 : 4 거리 : 5	노드 : 3

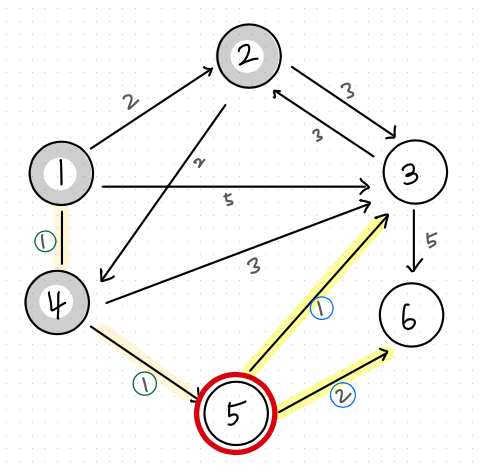

[5] 노드 방문



[5] 노드 방문



1) [1] -> [4] -> [5] -> [3] : 3

2) [1] -> [4] -> [5] -> [6] : 4

노드 번호	1	2	3	4	5	6
거리	0	2	3	1	2	4



* 꺼낸 원소 : (거리 : 2, 노드 : 5)

우선순위 큐	거리 : 3 거리 : 4	노드 : 3
	거리 : 4	노드 : 6
	거리 : 5	노드 : 3

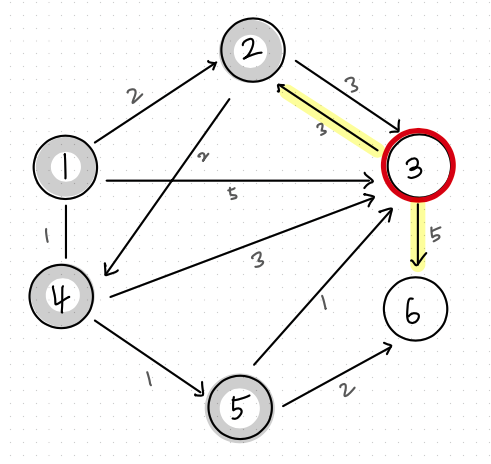

[3] 노드 방문

[3] 노드 방문



노드 번호	1	2	3	4	5	6
거리	0	2	3	1	2	4



* 꺼낸 원소 : (거리 : 3, 노드 : 3)

우선순위 큐	거리 : 4	노드 : 3
	거리 : 4	노드 : 6
	거리 : 5	노드 : 3



* 꺼낸 원소 : (거리 : 4, 노드 : 3) : 노드 3번은 이미 처리되었으므로 무시된다.

우선순위 큐	거리 : 4	노드 : 6
	거리 : 5	노드 : 3

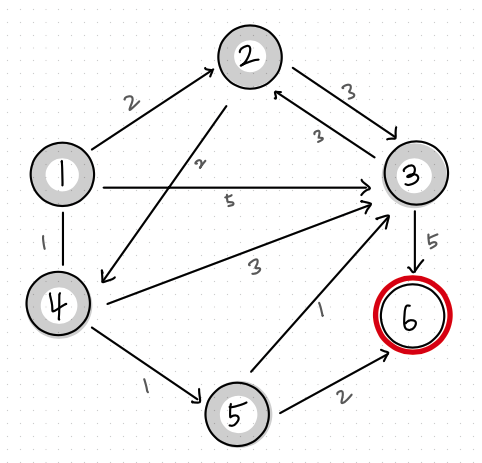

마지막 [6] 노드 방문



[6] 노드 방문



노드 번호	1	2	3	4	5	6
거리	0	2	3	1	2	4



* 꺼낸 원소 : (거리 : 4, 노드 : 6)

우선순위 큐

거리 : 5

노드 : 3



* 꺼낸 원소 : (거리 : 5, 노드 : 3) : 노드 3번은 이미 처리되었으므로 무시된다.

우선순위 큐



결국, 최종 결과는 아래와 같다.



노드 번호	1	2	3	4	5	6
거리	0	2	3	1	2	4

우선순위 큐









개선된 다익스트라 알고리즘 소스코드

코드를 단계적으로 작성해보자.



1단계. Node 클래스 선언

Comparable 을 구현하여 compareTo 메서드를 오버라이드했다. 우선순위 큐에 담겨질 Node로, 우선순위의 기준을 distance로 잡는다.



class QueueNode implements Comparable<QueueNode> {
    private int index;
    private int distance;

    public QueueNode(int index, int distance) {
        this.index = index;
        this.distance = distance;
    }

    public int getIndex() {
        return this.index;
    }

    public int getDistance() {
        return this.distance;
    }

    // 거리(비용)가 짧은 것이 높은 우선순위를 가지도록 설정
    @Override
    public int compareTo(QueueNode other) {
        if (this.distance < other.distance) {
            return -1;
        }
        return 1;
    }
}



2단계. 그래프 입력받기

package Y19_ShortestPath.PriorityQueue;

import java.util.ArrayList;
import java.util.Arrays;
import java.util.PriorityQueue;
import java.util.Scanner;
import java.util.stream.IntStream;

public class Dijkstra {
    /* 무한을 의미하는 값으로 10억을 설정 */
    public static final int INF = (int) 1e9;

    public static int n; // 노드의 개수(N)
    public static int m; // 간선의 개수(M)
    public static int start; // 시작 노드 번호(Start)

    /* 각 노드에 연결되어 있는 노드에 대한 정보를 담는 배열 */
    public static ArrayList<ArrayList<QueueNode>> graph = new ArrayList<ArrayList<QueueNode>>();

    /* 최단 거리 테이블 만들기 */
    public static int[] d = new int[100001];

    public static void main(String[] args) {
        input();
    }

    private static void input() {
        Scanner sc = new Scanner(System.in);

        n = sc.nextInt(); // 노드의 개수(N)
        m = sc.nextInt(); // 간선의 개수(M)
        start = sc.nextInt(); // 시작 노드 번호(Start)

        /* 그래프 초기화 */
        for (int i = 0; i <= n; i++) {
            graph.add(new ArrayList<QueueNode>());
        }

        /* 모든 간선 정보를 입력받기 */
        for (int i = 0; i < m; i++) {
            int a = sc.nextInt();
            int b = sc.nextInt();
            int c = sc.nextInt();

            /* a번 노드에서 b번 노드로 가는 비용이 c라는 의미 */
            graph.get(a).add(new QueueNode(b, c));
        }

        /* 최단 거리 테이블을 모두 무한으로 초기화 */
        Arrays.fill(d, INF);
    }
}



입력 과정을 보자. 아래 입력은 위에서 우리가 봐온 동작 원리의 그림과 동일하다.

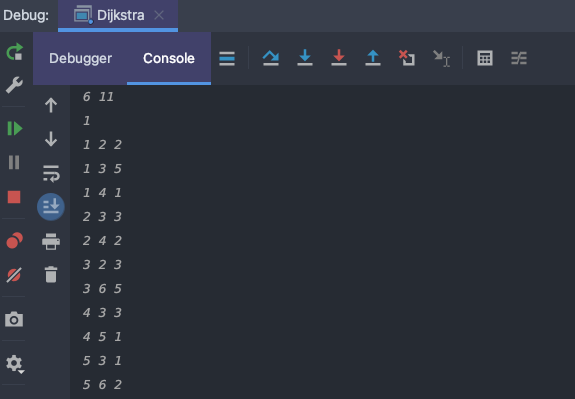

1) console

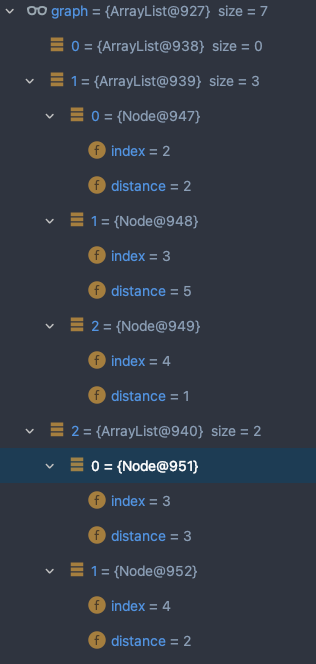

2) graph

[1번 노드]

- 1번 노드 -> 2번 노드까지의 비용 : 2

- 1번 노드 -> 3번 노드까지의 비용 : 5

- 1번 노드 -> 4번 노드까지의 비용 : 1



[2번 노드]

- 2번 노드 -> 3번 노드까지의 비용 : 3

- 2번 노드 -> 4번 노드까지의 비용 : 2



.

.

graph.get(a).add(new Node(b, c));



결국, a 번 노드에서 b번 노드까지의 비용이 c이라는 의미다.









3단계. dijkstra(int start) 메서드 생성

...
    private static void dijkstra(int start) {
        PriorityQueue<QueueNode> pq = new PriorityQueue<>();
        /* 시작 노드로 가기 위한 최단 경로는 0으로 설정하여, 큐에 삽입 */
        pq.offer(new QueueNode(start, 0));

        d[start] = 0;

        /* 큐가 비어있지않을 때까지 반복 */
        while(!pq.isEmpty()) {
            /* 가장 최단 거리가 짧은 노드에 대한 정보 꺼내기 */
            QueueNode node = pq.poll();

            int dist = node.getDistance(); // 현재 노드까지의 비용
            int now = node.getIndex(); // 현재 노드 번호

            /* 현재 노드가 이미 처리된 적이 있는 노드라면 무시 */
            if (d[now] < dist) {
                continue;
            }

            /* 현재 노드와 연결된 다른 인접한 노드들을 확인 */
            for (int i = 0; i < graph.get(now).size(); i++) {
                /* 현재의 최단거리 + 현재의 연결된 노드의 비용 */
                int cost = d[now] + graph.get(now).get(i).getDistance();

                /* 현재 노드를 거쳐서 다른 노드로 이동하는 거리가 더 짧은 경우 */
                if (cost < d[graph.get(now).get(i).getIndex()]) {
                    d[graph.get(now).get(i).getIndex()] = cost;
                    pq.offer(new QueueNode(graph.get(now).get(i).getIndex(), cost));
                }
            }
        }
    }
...



주석을 따라가며 코드를 이해하자.



1) 우선순위 큐를 선언하고, 시작 노드로 가기위한 최단 경로를 0으로 설정하여 큐에 삽입한다.

/* 우선순위 큐 선언 */
PriorityQueue<QueueNode> pq = new PriorityQueue<>();

/* 시작 노드로 가기 위한 최단 경로는 0으로 설정하여, 큐에 삽입 */
pq.offer(new QueueNode(start, 0));
d[start] = 0;



2) 반복문 실행

/* 큐가 비어있지않을 때까지 반복 */
while(!pq.isEmpty()) {
    /* 가장 최단 거리가 짧은 노드에 대한 정보 꺼내기 */
    QueueNode node = pq.poll();

    int dist = node.getDistance(); // 현재 노드까지의 비용
    int now = node.getIndex(); // 현재 노드 번호

    /* 현재 노드가 이미 처리된 적이 있는 노드라면 무시 */
    if (d[now] < dist) {
        continue;
    }

    ...
}



위에서 선언한 우선순위큐 변수 pq가 비어있지 않을때까지 반복한다. 가장 최단 거리가 짧은 노드를 꺼내, 각 비용과 노드 번호를 저장한다.



기본 다익스트라 알고리즘과 다르게 방문 여부를 저장하는 변수를 선언하지 않았다. 이는 d 배열의 d[now]로 현재 노드가 이미 처리되어있는지 체크가 가능하기 때문이다. 현재 노드까지의 비용보다 작다면, 즉, 현재보다 더 짧은 비용을 가진다면 건너뛴다.



 /* (짧은 노드를 우선적 방문) 현재 노드와 연결된 다른 노드를 확인 */
for (int j = 0; j < graph.get(now).size(); j++) {
    ...
}



now는 getSmallestNode() 함수로 얻어온 노드의 번호다. 해당 함수는 위에 2단계에서도 말했듯, d 배열에서 최단 거리가 가장 짧은 노드 번호를 얻는다. 따라서 graph.get(now) 는 다음 방문 대상인 노드다.



해당 반복문으로 방문 대상 노드의 연결된 노드 개수만큼 반복한다.



/* 현재의 최단거리 + 현재의 연결된 노드의 비용 */
int cost = d[now] + graph.get(now).get(j).getDistance();



d[now] 는 현재 방문한 now 노드의 저장되어있는 최단 경로다.  now번 노드의 현재 최단 경로와 현재 연결된 노드의 비용을 합친 것이 새로 구한 비용이다.



/* 현재 노드를 거쳐서 다른 노드로 이동하는 거리가 더 짧은 경우 */
if (cost < d[graph.get(now).get(j).getIndex()]) {
    d[graph.get(now).get(j).getIndex()] = cost;
    pq.offer(new QueueNode(graph.get(now).get(i).getIndex(), cost));
}



위에서 구한 비용과 배열 d의 현재 대상인 연결 노드의 번호번째의 최단 경로를 비교한다. 더 작다면, 갱신한다. 새로운 노드에 방문을 했으므로, 우선순위 큐 pq 변수에 새로운 노드를 생성하여 삽입한다. 해당 노드는 인접한 노드의 노드번호와 비용을 넣는다.





4단계. 결과 출력

...
    public static void main(String[] args) {
        input();

        /* 다익스트라 알고리즘을 수행 */
        dijkstra(start);

        /* 도달할 수 있는 경우 거리 출력 (1부터 시작했으므로 n + 1) */
        IntStream.range(0, n + 1).filter(i -> d[i] != INF).mapToObj(i -> d[i]).forEach(System.out::println);
    }
...



d 배열에서 INF가 아닌 데이터를 필터링하여 출력한다.











최종 코드

package Y19_ShortestPath.PriorityQueue;

import java.util.ArrayList;
import java.util.Arrays;
import java.util.PriorityQueue;
import java.util.Scanner;
import java.util.stream.IntStream;

public class Dijkstra {
    /* 무한을 의미하는 값으로 10억을 설정 */
    public static final int INF = (int) 1e9;

    public static int n; // 노드의 개수(N)
    public static int m; // 간선의 개수(M)
    public static int start; // 시작 노드 번호(Start)

    /* 각 노드에 연결되어 있는 노드에 대한 정보를 담는 배열 */
    public static ArrayList<ArrayList<QueueNode>> graph = new ArrayList<ArrayList<QueueNode>>();

    /* 최단 거리 테이블 만들기 */
    public static int[] d = new int[100001];

    public static void main(String[] args) {
        input();

        /* 다익스트라 알고리즘을 수행 */
        dijkstra(start);

        /* 도달할 수 있는 경우 거리 출력 (1부터 시작했으므로 n + 1) */
        IntStream.range(0, n + 1).filter(i -> d[i] != INF).mapToObj(i -> d[i]).forEach(System.out::println);
    }

    private static void dijkstra(int start) {
        /* 우선순위 큐 선언 */
        PriorityQueue<QueueNode> pq = new PriorityQueue<>();

        /* 시작 노드로 가기 위한 최단 경로는 0으로 설정하여, 큐에 삽입 */
        pq.offer(new QueueNode(start, 0));
        d[start] = 0;

        /* 큐가 비어있지않을 때까지 반복 */
        while(!pq.isEmpty()) {
            /* 가장 최단 거리가 짧은 노드에 대한 정보 꺼내기 */
            QueueNode node = pq.poll();

            int dist = node.getDistance(); // 현재 노드까지의 비용
            int now = node.getIndex(); // 현재 노드 번호

            /* 현재 노드가 이미 처리된 적이 있는 노드라면 무시 */
            if (d[now] < dist) {
                continue;
            }

            /* 현재 노드와 연결된 다른 인접한 노드들을 확인 */
            for (int i = 0; i < graph.get(now).size(); i++) {
                /* 현재의 최단거리 + 현재의 연결된 노드의 비용 */
                int cost = d[now] + graph.get(now).get(i).getDistance();

                /* 현재 노드를 거쳐서 다른 노드로 이동하는 거리가 더 짧은 경우 */
                if (cost < d[graph.get(now).get(i).getIndex()]) {
                    d[graph.get(now).get(i).getIndex()] = cost;
                    pq.offer(new QueueNode(graph.get(now).get(i).getIndex(), cost));
                }
            }
        }
    }

    private static void input() {
        Scanner sc = new Scanner(System.in);

        n = sc.nextInt(); // 노드의 개수(N)
        m = sc.nextInt(); // 간선의 개수(M)
        start = sc.nextInt(); // 시작 노드 번호(Start)

        /* 그래프 초기화 */
        for (int i = 0; i <= n; i++) {
            graph.add(new ArrayList<QueueNode>());
        }

        /* 모든 간선 정보를 입력받기 */
        for (int i = 0; i < m; i++) {
            int a = sc.nextInt();
            int b = sc.nextInt();
            int c = sc.nextInt();

            /* a번 노드에서 b번 노드로 가는 비용이 c라는 의미 */
            graph.get(a).add(new QueueNode(b, c));
        }

        /* 최단 거리 테이블을 모두 무한으로 초기화 */
        Arrays.fill(d, INF);
    }
}

class QueueNode implements Comparable<QueueNode> {

    private int index;
    private int distance;

    public QueueNode(int index, int distance) {
        this.index = index;
        this.distance = distance;
    }

    public int getIndex() {
        return this.index;
    }

    public int getDistance() {
        return this.distance;
    }

    // 거리(비용)가 짧은 것이 높은 우선순위를 가지도록 설정
    @Override
    public int compareTo(QueueNode other) {
        if (this.distance < other.distance) {
            return -1;
        }
        return 1;
    }
}





입력

6 11
1
1 2 2
1 3 5
1 4 1
2 3 3
2 4 2
3 2 3
3 6 5
4 3 3
4 5 1
5 3 1
5 6 2



출력

0
2
3
1
2
4









시간 복잡도

간단한 다익스트라 알고리즘에 비해 우선순위 큐를 사용한 개선된 다익스트라 알고리즘의 시간복잡도는 O(ElogV)로 훨씬 빠르다. 위 코드 분석 중 3단계를 보자. 노드를 하나씩 꺼내 검사하는 반복문(while문)은 노드 개수 V 이상의 횟수로는 반복되지 않는다. 또한 V번 반복될 때마다 각각 자신과 연결된 간선들을 모두 확인한다. 따라서 '현재 우선순위 큐에서 꺼낸 노드와 연결된 다른 노드들을 확인'하는 총 횟수는 최대 간선의 개수(E)만큼 연산이 수행될 수 있다.







참고 도서 : 이것이 코딩테스트다
